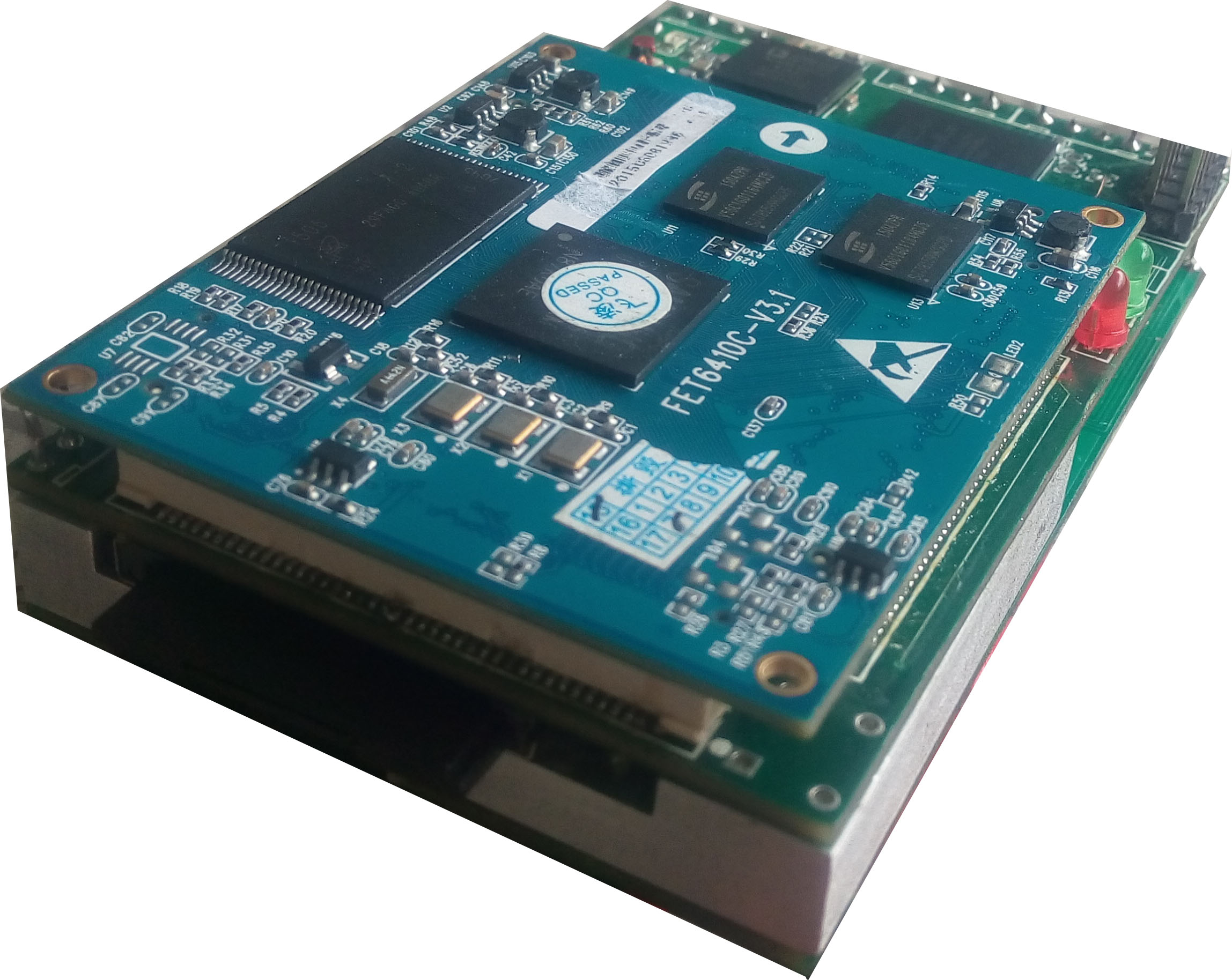

产品图例

本模块采用了新器件和新技术相结合，符合现在无人机大数据传输的要求。实现了一对一的无人机的遥测遥控及高清视频实时显示。
地面有地面显示控制端模块并且可以对远端通信模块进行遥控，地面显示控制端模块与远端通信模块（视频采集及通信）实时双向通信，地面显示控制端模块可以实时接收远端通信模块传来的数据，并可以实时显示传过来的图像。远端通信模块实时接收地面显示控制端模块传过来的实时指令并对视频系统进行控制。
一、特点

1. 体积小：85mm×50mm×20mm（烟盒体积）；
2. 数据速率高：≤30Mbps；
3. 非民用频段独立信道，避掉了干扰；
4. 长远距离传输：≤10Km；
5. 支持720p，1080p；

二、技术指标：

• 数据接口：网口，10/100Mbps；
• 辅助接口：串口，9600bp/115200bps；
• 数据带宽：
1. 下行：≤30Mbps（飞机到地面方向）
2. 上行：1 Mbps（地面到飞机方向）
• 通信方式：TDD；
• 调制解调方式：OFDM；
• 信道纠错编码：RS；
• 空间状况：空间无遮挡；
• 移动速度：低于120Km/s；
• 载波：330MHz（可定制）；
• 传输距离：≤10公里（视距），误码率：≤10-6；
• 发射功率：5W，峰值功率；
• 电源： 12V；
• 天线：地面扇状天线，飞机全向天线；
• 工作温度：-30～+60℃；
• 射频接口： SMA
• 尺寸大小：85mm×50mm×20mm
• 重量：150g
• 功耗：15W
