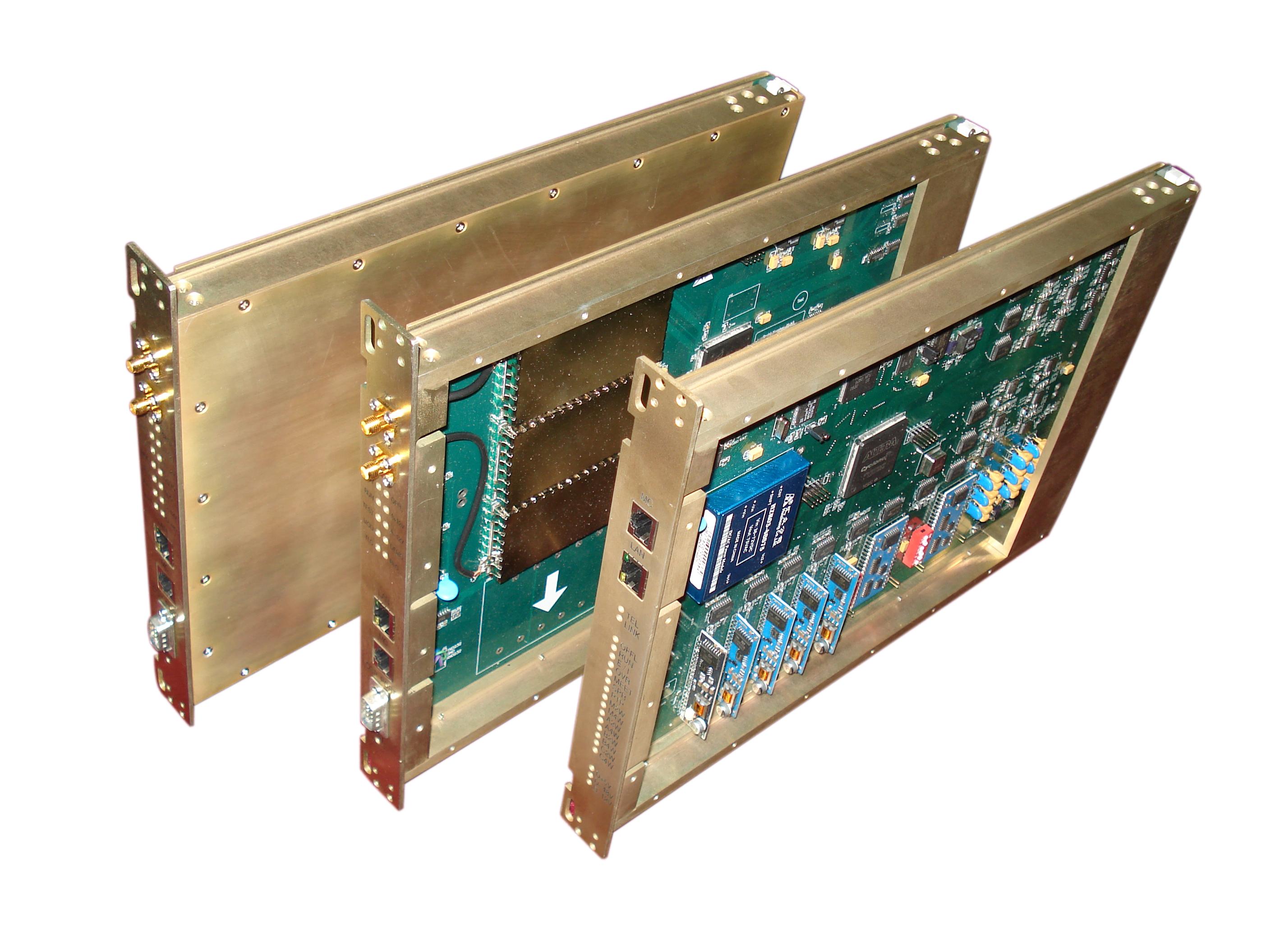

  • 10MHz基准源无线传输设备


一、概述
此设备专用与野战地域车与车之间的高精度基准时钟源无线传输。
设备数字化实现对时钟源的调制解调,由时钟信号处理,数据信号处理、基带信号处理、调制解调处理、正交调制等电路组成。
信号发送方向将时钟信号经过基带处理后,携带用户数据送至成型滤波,经D/A转换的基带波形送至中频发送电路,
接收电路包括:中频电路由AGC、正交下变频输出0载波信号送给A/D采样;FPGA实现数字解调器将接收到的调相信号解调,并控制本地一高精密10MHz源,恢复出同步于远端的时钟和原始数据;后经过信号处理模块处理后送给用户

二、主要特点
1、数字化实现时钟恢复:锁相环电路,载波恢复,时钟恢复,数据恢复等核心电路采用数字化处理,受外界影响小,可靠性,稳定性远远高于全模拟的设备;
2、传输距离远:相同环境下,灵敏度比传统的FM高7dB,传输距离比FM高2倍;
3、隐蔽性、抗干扰性强:支持扩频+跳频;
4、携带用户数据:用户可以根据情况通过传源信道传输数据,从而一举两得;
三、指标(以下指标均可根据要求灵活定制

  1. 抖动:400ps(均方根值);
  2. 频率稳定度:优于10-9
  3. 延时:≤30ns
  4. 信噪比:≥ 20 dB,
  5. 相位噪声

-110dBc/Hz  10Hz
-135dBc/Hz  100Hz
-145dBc/Hz  1KHz
-150dBc/Hz  10KHz
6、携带数据:4Mbps
7、扩频处理:直序列扩频
8、跳频:  5000跳/s
9、成型滤波器: 37阶抽头系数可设的FIR滤波器,α=0.35
10、数字调制解调器:  BPSK,QPSK
11、工作温度:         -30℃ ~ +60℃
12、中频收发范围:≤330MHz
