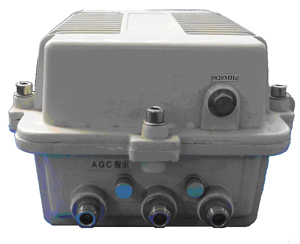

射频单元	调制解调单元

产品概述
MegaLink扩频微波通信产品完成多基群信号或以太网信号通过无线方式实现点到点（Point to Point）的中继传输。它的E1接口完全符合CCITT G.703建议要求, LAN接口符合IEEE 802.3协议标准的RJ45接口。MegaLink微波通信设备的总传输速率为8.448Mbps/16.896Mbps，传输容量为4E1、4E1/LAN、8E1和8E1/LAN。该设备可用于电信网络中基于E1接口网络的连接和中继传输，也可用于传输数据、图像、话音等综合业务，还可作为计算机局域网互联的桥接设备，可广泛用于电信、计算机网络及军用通讯。
MegaLink用微波手段实现了和光纤、电缆等有线传输完全相同的功能，它可以替代光纤、电缆等有线接入方式，在一些特殊场合，如：山区、沼泽地、海岛或河流等特殊地域等。
该产品采用了先进的专用集成电路、可编程器件及微处理器，提高了设备的集成度、可靠性。设备的勤务话和状态监控功能方便了用户的工程安装、维护和设备管理。
MegaLink 扩频微波通信设备由调制解调单元和射频单元组成。调制解调单元实现4E1／8E1数据、勤务话数据和监控数据的分复接、数字扩频、QPSK调制解调等基带信号处理,并形成70MHz中频信号。射频单元将调制解调单元送来的70MHz中频信号上变频至发射频段经功率放大输出，同时接收的天线信号下变频至中频信号，送入调制解调单元进行解扩解调处理。射频单元是由一对频分双工(FDD)的收发信机组成。
产品型号

产品型号	传输速率	数据接口	功能说明
MSR-120	8.448Mbps	4E1	E1接口
MSR-120A	8.448Mbps	4E1/LAN	E1和以太网桥混合接口
MSR-130	16.896Mbps	8E1	E1接口
MSR-130A	16.896Mbps	8E1/LAN	E1和以太网桥混合接

主要特点
● 采用了先进的分复接技术
● 系统具有很强的抗干扰、抗衰落能力，信号具有很强的隐蔽性与保密性
● 采用了先进的专用集成电路(ASIC)技术及数字信号处理技术，设备可靠性高，性能稳定
● 支持以太网的桥接功能，以太网桥通道与E1通道共享传输带宽，并遵循E1优先的原则
● 设备具有强大的监控功能：
1、能提供级连设备的网络监控；
2、点对点勤务话功能，方便用户工程安装、设备维护。
主要技术指标
（1）系统特性
射频频率： 5.725GHz ～ 5.850GHz
收发频率间隔： 53MHz
RF通带宽度： 22MHz
输出功率： +20dBm（标称）
调制解调方式： DQPSK
扩频解扩方式： 多进制码
接收机灵敏度： MSR-120/MSR-120A -88dBm Pe≤10-6
MSR-130/MSR-130A -85dBm Pe≤10-6
（2）数字接口
数据速率： 4E1、8E1和/或10/100BASE-T
网桥速率： 网桥链路与E1通道自适应调节
连接件： BNC（75Ω不平衡）和RJ48（120Ω平衡）
线路码型： HDB3码、CCITTG.703
（3）供电
输入电压： 48VDC/220VAC（可选）
功耗： <30W/-48VDC
（4）环境要求
中频单元： 0～+50℃
射频单元： -30～+60℃
湿度： 95% 不结露
存贮温度： -55~125℃
（5）机械特性
IDU：尺寸：482×44×272mm（W×H×D）
重量：3Kg
ODU：尺寸：220×140×310mm（W×H×D）
重量：6Kg
