  • M-Link PDH点对点数字微波通信设备
产品概述
M-Link数字微波传输设备是我公司自主研发生产的高品质、低成本PDH数字微波传输产品,能够为电信运营商及专业网用户快速解决有线接入设备无法完成的业务接入,应用于企业接入、基站互联 、应急通信、小区接入和中继链路连接。
M-Link数字微波传输设备覆盖常用的7/8/13/15/18GHz微波频段,接口配置灵活,支持4/8/16E1通信容量以及以太网连接。
产品性能及特点
插卡式结构:通过更换接口卡,可灵活地将系统配置成4E1/8E1/16E1的传输容量,支持75欧姆BNC接口和120欧姆RJ48接口;
平滑扩容:升级过程中无需更换IDU和ODU(7M/14M/28M自适应)设备;
同时支持E1接口和网口:传输容量可动态带宽分配,未使用的多个E1传输容量自动打包成一个网络数据;
嵌入式LCD网管:嵌入式网管和液晶显示功能,支持设备中所有的配置功能和显示功能,便于工程施工人员和维护操作人员的现场操作与维护;
1+1同频热备用:支持真正意义上的1+1同频热备用方式;

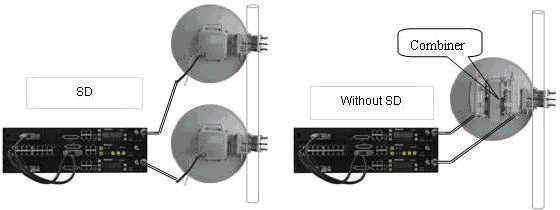

系统可以实现空间分集和非空间分集;
支持SNMP网管;

技术指标
(1) 总述
工作频率:7/8/13/15/18GH
适用标准:ETSI
调制方式:QPSK
RF连接器:波导法兰盘(WR-62)
信道带宽:7/14/28MHz
系统增益:115dB±3dB
(2)IDU与ODU互联电缆
电缆:同轴电缆,RG-8,50Ω
推荐使用电缆:8D-FB,Belden 9913或等效的电缆
最大电缆长度:300米
连接器类型:N型阳头
(3)发信机
发信功率:5dBm~20dBm,1dB/Step
自动电平:中频输入-20dBm~0dBm射频输出恒定
输出互调:IM3≥26dBc
发射功率检测:检测出0.5V~5V
(4)收信机
灵敏度:-88/-85/-81dB BER=10-6 4E1/8E1/16E1
AGC范围:≥ 60dB
最大射频输入电平:-10dBm
前向纠错(标准):RS编码
接收电平检测(RSSI):-30dBm~-80dBm
(5)工作环境
室外单元温度:-33℃~+50℃
室内单元温度:-5℃~+45℃
室外单元相对湿度:适应所有天气(达到100%)
室内单元相对湿度:40℃时95%
海拔高度:最高海拔4,500米
(6)电源
DC电源+22~+60VDC
DC功耗IDU:20W,ODU:23W
(7)机械特性
IDU(符合EIA标准的19英寸机架)
尺寸:48244272mm(WHD)
重量:3公斤
ODU尺寸:240280120mm(WHD)
重量:4.75公斤
(8)数字接口
E1接口:ITUG. 703
75Ω不平衡/120平衡
LAN口:100/10Base-T/RJ45
数据速率:8.192/16.384 /32.768 Mbps
(9)辅助和管理接口
网管协议:SNMP可选
接入方式:100/10Base-T/RJ45
(10)天线(通过波导直接或间接安装)
类型:抛物面,高性能,所有频段
直径:0.3m,0.6m 1.2m,1.6m,2m
极化方向:垂直或水平
(11)标准
射频波道排列:ITU-R Rec.F.385.6
EMC/EMI:EN 300 386-2,EN 300 385
环境:ETSI ETS 300 019-2-4
(12)其它
备份方式:1+0,1+1,可选

设备典型应用
通信网基站互联 WiMAX移动基站互联 企业客户接入 专用链路传输 应急通信
