1概述
此设备专用于野战地域车与车之间的数据无线抗干扰传输，可以同时传输一路可变速率的数据和两路语音，并且提供全面的监控功能，实现了点对点的数据双向通信。具有很强的抗干扰性和纠错性。
抗干扰措施方面具有“直接序列扩频+跳频”、前向纠错、自动/手动功率控制等电子反对抗、抗侦听、抗毁和放盗用能力。“扩频+跳频”即混合扩频（跳频/直扩）方式，综合跳频通信与直接扩频通信的优点而避免其缺点。

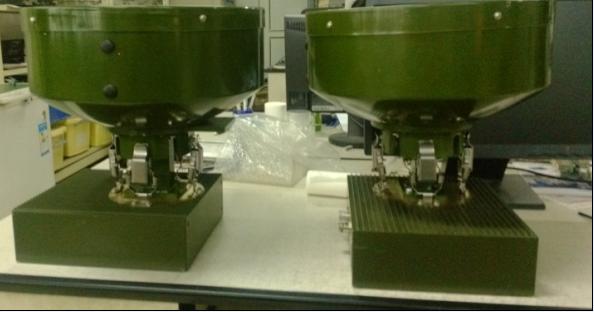

塔上射频单元与舱内数据盘采用双电缆连接，馈电、监控用一根，为监控电缆，中频接收和中频发送用一根，为中频电缆，安装方便，系统简便、可靠性高。天线选择0.6米的，体积小，风阻小，隐蔽性好。
2 组成
此设备由舱内数据盘和塔上射频单元组成。
1）塔上单元组成：
● 发射电路由中频ALC、混频、滤波、前置功放、高功放和自适应功率相关电路组成。
● 接收电路由射频LNA、混频、滤波、中频放大组成。
● 射频双工器、天线接口。
2）数据盘组成：
● 发射电路由数据信号处理、语音信号处理、组帧、基带信号处理、纠错编码、扩频处理、滤波成型、QPSK调制处理、跳频处理和自适应功率相关电路组成。
● 接收电路由中频AGC、正交下变频、跳频处理、高速采样、FEC纠错、解扩、解帧、接口电路组成。
3 主要技术指标
室内单元：
●群路数据速率： 64、128、256、512、1024、2048、4096、8192 kbps
64、128、256、512、1024、2048 kbps时可实施直接序列扩频，
4096、8192 kbps不能直序列扩频
● 物理接口：         RJ45
● 话音：        2×16 Kbps（一路电话，一路拨号，话音编码采用CVSD）
● 纠错方式：         Reed-Solomon，(238，212)
● 扩频解扩处理：直序列扩频，
● 码片速率：    10.24Mbps
● 跳频频率：    10000跳/s
● 跳频范围：    4.52～4.60GHz, 4.8G～ 4.88GHz (中间200MHz为双工器隔离带)
● 跳频间隔：    1MHz
● 数字调制解调器：   QPSK
● 接收灵敏度：

● 塔上单元连接电缆： ≤200米 ø7
● 工作温度：                  -15℃ ~ +45℃
室外单元
● 传输方式：                     FDD；
● 塔上载波中心频率：       4.52～4.60GHz, 4.8G～ 4.88GHz（中间200MHz为双工器隔离带）
● 自适应发射功率：   0 dBm ～ +27dBm，步进 1dBm；
● 本振频率稳定度：         1×10-6
● 信号带宽：           11MHz@3dB
● 杂散：                            ＜ -50dBm
● 接收电平范围：              -30 dBm～-110 dBm
● 接收噪声系数：              <5 dB
