一、简介：
点对多点高速通信模块（以下简称为通信模块）支持地面和车载两种应用平台，主要包括BD/GPS模块和通信模块，可接收外部BD/GPS信号，提取出相应的定位信息，其主要组成及与其他分系统的接口关系如下图所示。

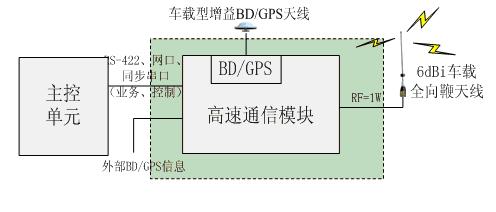

图1  通信模块连接框图

通信模块具有主、从两种工作模式，出厂默认为从模式，模块的主从模式通过硬件开关选择或软件控制，每个模块有ID号，出厂默认为0X00，可以通过硬件开关选择或者软件控制，根据主控单元的控制管理进行无线信号的接收、发射功能。发射时根据外部控制指令和数据长度对来自主控单元的业务数据选择相应的帧格式进行打包、编码、并调制到相应的频率上，经放大滤波后发射出去，接收时将天线接收的射频信号进行滤波变频、解调、解码等     处理恢复出数据信号，通过RS-422口或网口或高速同步串口输出给主控单元。

二、特点：

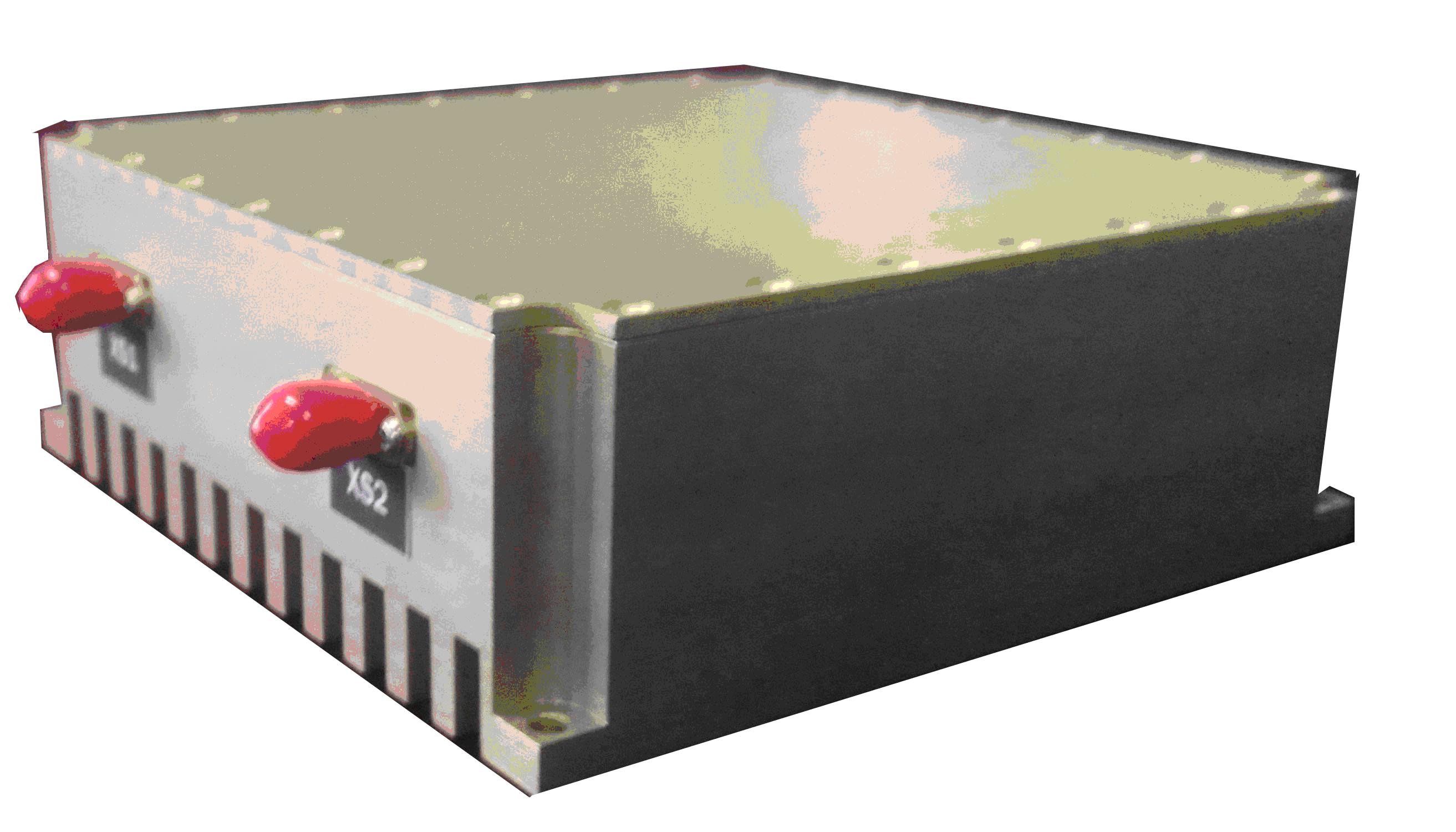

1. 体积小：模块裸板尺寸（带连接器mm）：110×110×40
2. 支持定位功能：北斗，GPS
3. 外围站最多点数：255点

二、主要技术指标:

1. 外围（副）站点数：255点
2. 工作频段：600MHz～700MHz；
3. 通信方式：突发式通信，TDD；
4. 调制方式：QPSK；
5. 信息容量：提供至少20字节、40字节、80字节、100字节4种可选，默认为20Byte；
6. 调制速率：提供1.25MHz、2.5MHz、5MHz、10MHz种可选，默认为10MHz；
7. 信道编码：RS；
8. 可用频点：提供至少4个可选，默认为630MHz；
9. 通信距离：10m～3000m；
10. 移动速度：≤120Km/h；
11. 峰值发射功率：≥1W；
12. 模块工作参数配置支持硬控制和软控制。
13. 接口标准：RS422、网口、LVTTL同步串口电平可选；
14. 接口速率：可选，RS422默认为115200bps；
15. 输出北斗/GPS秒脉冲信号：TTL电平；
16. 接收误码率：≤10-6；误帧率：≤10-4（S/N=13dB）；
17. 电源：+5V或+12 V；
18. 功耗：≥15W；
19. 通信模块与外置北斗模块接口：DB9；
20. 工作温度：－40℃～＋55℃；
21. 存储温度：-50℃～＋65℃；
22. 耐冲击：纵向≥10g；横向：≥10g；
23. 天线架设：车载单元天线：至少架高3m（离地面）。
