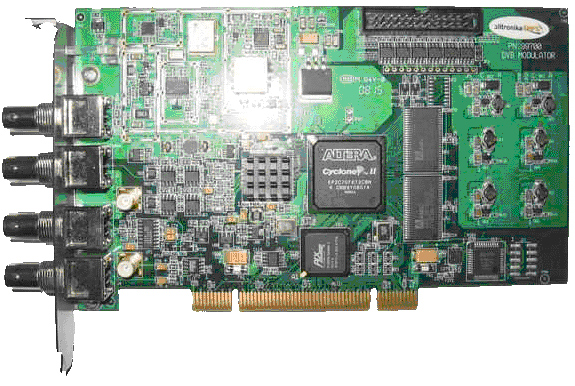

PCI多功能无线调制器卡 |

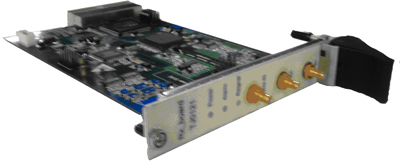

PXI多功能无线调制器卡 |
产品概述
PCI/PXI无线调制器卡可以通过电脑监测和控制无线调制器的各种技术指标,包括:调制方式、数据内容、突发/连续、是否扩频、中频输出电平和频率等多种指标。而且可以根据用户的要求定制更适合用户的测试数据流,给用户生产或实验带来极大的方便。此产品适用于学校或研究所的科研仪器或企业生产的测试仪器。
PCI/PXI无线调制器卡实现信源产生、扩频处理、基带信号处理、正交调制及中频电路的功能。PCI/PXI无线调制器生成的测试数据流经过基带信号处理、扩频处理、实现信号谱的成型滤波,滤波器为升余弦FIR滤波器,滤波器的抽头系数可设;经D/A转换的基带波形由正交调制器调制到中频70±5MHz;中频电路将调制信号滤波放大至中频输出口,输出电平可控。
整个发送电路具有两个工作模式:连续模式和突发模式。连续模式,信号按照以上条件持续输出中频信号;突发模式下,突发包在外触发机制的作用下,中频发送一定时长的突发包信号,随即停止信号输出,等待下一次触发。
技术指标
功能:
● 数据
1)传输模式:突发/连续可设
2)数据内容:可根据用户要求定制,典型值:突发:255个bit,连续:50比特/每秒,
3)突发数据结构:可根据用户要求定制,典型结构前导511个比特(可变)+32比特独特字+用户数据255比特
● 扩频处理(可选)
1)扩频速率:可根据用户要求定制,典型速率:突发:10.23 Mbps,5.11 Mbps,2.55Mbps,连续:10.23 Mbps
2)扩频倍率:可根据用户要求定制,典型倍率:突发:1023,511,255;连续:10230
3)扩频序列:突发/连续 可设
● 基带信号处理
1)成型滤波器:37阶抽头系数可设的FIR滤波器
2)系数精度:16bits
3)可设滤波器形式:开方根升余弦,滚降系数α=0.6,α=0.35
●数字调制器:
1)调制器类型:可根据用户要求定制,典型调制方式:BPSK,QPSK,16QAM
2)调制速率: 可根据用户要求定制,典型速率:32Kbps ~ 35Mbps
中频接口
● 中心频率: 可根据用户要求定制,典型值:65MHz ~ 75 MHz
● 频率稳定度: <±2.5ppm(板内10MHz时钟)
● 相位噪声: 60dBc@100Hz \70 dBc@1KHz\80 dBc@10KHz
● 输出电平: 0 dBm ~ -30dBm;0.5dB步进
● 信号带宽: 30MHz@3dB
● 杂散: < -50dBm
● 阻抗: 50欧姆
● 接口形式: SMA(female)
其他
● PCI接口: 符合相关要求
● 突发外触发信号: TTL电平,SMA(female)
● 外时钟源: 10MHz,+7dBm,SMA(female)
● 工作温度: 0℃ ~ 45℃
● 功耗: <5W
