  • PCI/PXI多功能无线解调器卡

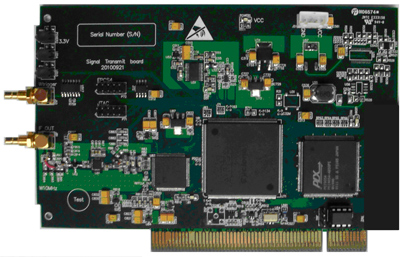

PCI多功能无线解调器卡

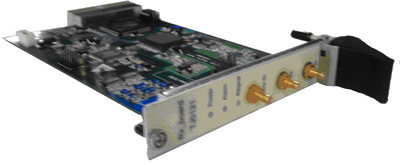

PXI多功能无线解调器卡

产品概述
PCI/PXI无线解调器卡可以通过电脑监测和控制无线解调器的各种技术指标,包括:解调方式、数据内容、突发/连续、是否解扩频、中频解调频率等多种指标。而且可以根据用户的要求定制更适合用户的无线解调器,给用户生产或实验带来极大的方便。此产品适用于学校、研究所的科研仪器或企业生产的测试仪器。
PCI/PXI无线解调器卡实现功能:中频电路、正交下变频、解扩处理(可选)、数字解调器等。 中频电路接收70±5MHz的中频信号后,经AGC放大滤波至正交下变频器,变成合适的低中频信号送A/D采样;解扩频处理采用多重码环捕获方法,可以快速捕获、解扩。 数字解调器将解扩后的调相信号解调,恢复出测试数据并送给用户。电路板还能够给出接收信号的Eb/No及入口电平等参数的估计值。
技术指标
功能:
数据
1)传输模式:突发/连续 可设
2)数据内容:可根据用户要求定制,典型值:突发:255个bit,连续:50比特/每秒
3)突发数据结构:可根据用户要求定制,典型结构前导511个比特 + 32比特独特字+用户数据255比特
解扩处理(可选)
1)解扩速率:可根据用户要求定制,典型速率:突发:10.23 Mbps,5.11 Mbps,2.55Mbps,连续:10.23 Mbps
2)解扩倍率:可根据用户要求定制,典型倍率:突发:1023,511,255;连续:10230
3)解扩序列:突发/连续 可设
4)解扩捕获:多重码环捕获,4倍符号速率频差捕获:<300个数据符号时长
基带信号处理
1)成型滤波器:37阶抽头系数可设的FIR滤波器
2)系数精度:16bits
3)可设滤波器形式:开方根升余弦,滚降系数α=0.6,α=0.35
Eb/No
1)显示:xx.x
2)精度:±0.5dB
数字解调器
1)解调类型:可根据用户要求定制,典型调制方式:BPSK,QPSK,16QAM
2)解调方式:相干解调
3)解调捕获:相干解调,解调器入锁时长:<100个数据符号时长
4)解调速率:可根据用户要求定制,典型速率:32Kbps ~ 35Mbps
中频接口
通道带宽: 20MHz@3dB
中心频率: 可根据用户要求定制,典型值:65MHz ~ 75 MHz
输入电平: +5 dBm ~ -30dBm;
信号带宽: 20MHz@3dB
阻抗: 50Ω
接口形式: SMA(female)
其他
PCI接口: 符合相关要求
信号到达指示: TTL电平,SMA(female)
外时钟源: 10MHz,+7dBm,SMA(female)
工作温度: 0℃ ~ 45℃
功耗: <10W
