在任何方式的数据通信过程中都有可能出现错误数据也就是丢失数据或产生误码。有些数据的错误可能会产生严重的后果,数据记录仪可以记录通信过程中遥控、遥测、信道等数据,可以对后期数据进行分析,方便用户发现,分析,解决问题。

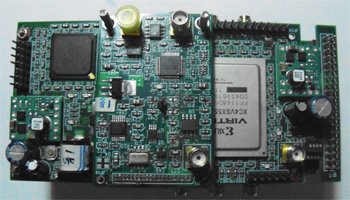

TDAREC-01数据记录仪用于记录一路同步和四路异步数据。数据记录仪的核心硬件是ARM11,它采用S3C6410处理器,主频533MHz/667MHz,128M字节Mobile DDR内存,1G字节NAND Flash,支持32GSD卡读写,存储器子系统具有8倍或16倍数据总线的SRAM/ROM/NOR Flash接口。
1、数据参数
一路同步数据:100kbps~10Mbps
帧同步:可设
帧长度:可设
四路异步串行数据:115.2Kbps(可根据客户定制)
2、存储参数
共64G存储空间
一路同步数据+异步数据占用32G
三路异步数据占用32G
3、接口指标
电源接口:220V交流电源
数据接口:标准RS422
网络接口:标准以太网接口
4、文件读取
采用FTP网络传输文件
5、其他指标
硬件平台:ARM11+FPGA
