点对点数字微波通信系统
　　　　　　　　　　　　　　　　　　　　------点对点微波通信的通用平台------
　　　　　　　　　　　　　　　　　按用户需求定制通信系统，助用户快速进入市场
*请阅读下面关于此类设备的介绍，提出您自己的技术要求 点击这里
*如果提不出自己的技术要求，可以提出您的使用要求 点击这里
1. 概述
　　点对多点数字微波通信系统是为处理多处地理分散的现场数据或/和话音向一个中心点传输的通用透明通信平台。该系统是油田监控、水文调查、地质勘探、以及特种行业在机动的高性能数据无线传输系统。本方案可以解决一点对多点情况下的远距离、大数据容量、机动灵活的数据无线传输。
　　该系统具有很强的数据传输能力，可以完成多个远端点不同数据接口设备的数据接入。能够随时随地将远端点的数据实时地传输到中心站。
　　该系统采用了成熟的时分多址（TDMA）通信技术，具有良好的数据传输质量。系统中心站可以支持多点数据的接入，而且覆盖范围大，每个中心站能够覆盖20公里（TDD体制）和40公里（FDD体制）的范围。
可以提供的双工通信体制：
●频分双工体制（FDD）：适合远距离（大于40公里）、平衡数据速率通信，如话音等。
●时分双工体制（TDD）：适合低成本、近距离(小于20公里)、不平衡数据速率通信，如图像、计算机数据等。
2． 该类型设备的典型应用
点对多点数字微波通信系统可以将任何不同地点建立数据接入到中心站。广泛应用于电信网络、油田监控以及特种行业的实时数据传输和监控。
●石油勘探、地质调查作业队野外驻地通信；
●油田、矿井的实时远距离监控和数据传输；
●武警指挥自动化信息传输；
3.该类型设备的技术特点
●数字扩频、信道纠错编码技术使系统具有较高的通信可靠性；
●支持终端站接入数量可达16个；
●支持固定预分配带宽和按需分配带宽等多种信道管理方式；
●成熟的TDMA接入传输体制；
●大区制点对多点接入，覆盖范围可以达到20-50公里；
●无线信道固定速率分配，避免了因终端站竞争接入而引起的信道堵塞；
●支持话音和计算机数据的双向传输；
4． 该类型设备组成的系统框图
点对多点数字微波通信系统是由中心站和多个终端站组成。中心站的发射信号覆盖工作的区域。每个中心站又由多个终端站的接入。

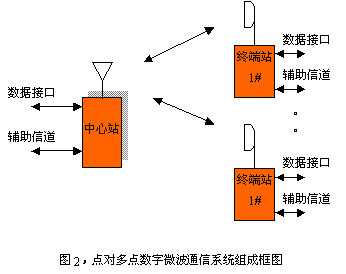

图2是点对多点微波通信系统的组成示意图。
5． 用户可定制的参数范围
●工作频率： 全频率范围
●发射功率： 1W-10W
●接入体制： TDD/FDD
●中心站通道数： 4-16个/中心站 （点对多点系统）
●数据接口： E1、10/100BaseT、V.35、RS-232等
●数据传输形式： 分组数据/电路数据
●上行数据速率： 32Kbps-34Mbps
●下行数据速率： 32Kbps-34Mbps
6． 该类型设备简介
1) 便携式远端设备
便携式远端设备除了完成从现场采集的数据一端传送至另一端外，还对于设备的供电、体积和重量有严格的限制。该类型设备发射功率较小、重量较轻、体积较小等实际使用要求，而且一般使用便携式的全向天线或八木天线。该类型的设备具有更机动灵活的性能。
2) 固定式远端设备
固定式远端设备是工作于固定或半固定点的无线传输设备类型。由于该类设备对于设备的供电、体积和重量没有严格的限制，该类型设备具有较大的发射功率，而且一般使用八木天线或抛物面定向天线，传输距离也较远。因此，该类型的设备具有大容量、远距离的应用特点。
3) 中心站
中心站是现场话音和数据信息的无线接入点和区域汇聚中心。从现场采集的信息由终端站发送至中心站。
根据系统组网的要求，一个中心站可以由一套基本收发信机和一个全向天线组成，它只有一个小区的覆盖。复杂的中心站可以支持多扇区组网，由多套收发信机和多个扇区天线组成，它可以有多个扇区的覆盖，同时也可以支持更多的终端站的接入。
7． 点对多点微波通信系统系统（定型产品参考）
1）AirBranch点对多点微波接入系统
●工作频率： 5725MHz-5800MHz
●射频带宽： 20MHz
●发射功率： 200毫瓦（23dBm）
●双工方式： FDD
●多址方式： TDMA
●扩频调制方式： 直接序列扩频
●调制方式： DQPSK
●信道纠错方式： RS码
●下行数据速率： 16Mbps
●上行数据速率： 2Mbps/4Mbps
●接入终端站数： 4个
2) AnyView机动应急图像通信系统
●工作频率： 300MHz-360MHz
●射频带宽： 5MHz
●发射功率： 2瓦（33dBm）
●双工方式： TDD
●多址方式： TDMA
●扩频调制方式： CCK扩频
●调制方式： DQPSK
●信道纠错方式： RS码
●下行数据速率： 500Mbps
●上行数据速率： 1Mbps
●接入终端站数： 4个
