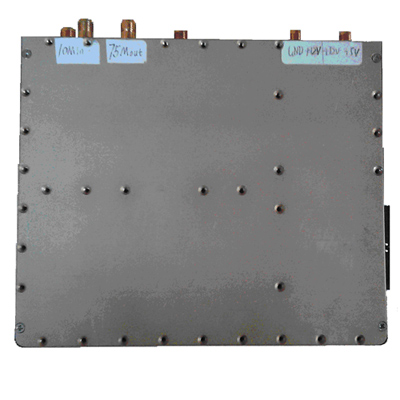

  • 高性能卫星地面检测系统射频模块

产品概述
随着测控应答机的广泛应用,针对测控应答机的地检设备成为不可或缺的战前和战场检测标校和民用研发、检测接收应答机设备。因此,地检设备对于应答机的研制和检测有着重要意义。地检设备由常规模式测试设备和应急模式测试设备共同组建,可应用于应答机的单机性能指标测试。测控应答机地检设备是专门针对测控应答机的信息体制及运行环境特点而定制的,高动态高精度的测控地检设备。本射频模块即是应用于地面检测系统中的射频部分。
主要特点:
采用高性能军标器件;
• 内部采用高稳定度双层恒温晶振,提供外参考时钟接口,内外参考时钟可选择;
•SPI程序接口,配置简单;
• 0.5dB步进,63.5dB发射功率数控衰减控制;
• 65dB接收AGC;
• 具有自检输入输出接口,可监测模块的工作状态;
• 可针对跳扩系统,具有DDS输入接口;
• 具有干扰信号输入功能;
• 高可靠性隔离设计;
主要技术性能:
•工作频率(为保密需要,使用*代替部分数据)
常规A发射: *042.39*6±10MHz;
常规A接收: *217.9*4±10MHz;
常规B发射: *061.7*9±10MHz;
常规B接收: *238. *6±10MHz;
应急C发射: *075±*0MHz;
应急C接收: *250±*0MHz;
•发送指标
带内波动: ±1dB;
输出功率准确度: ±1dB;
输出功率步进: 31.5dB @ 0.5dB step;
输出功率步进: 63dB @ 0.5dB step;
数控衰减步进准确度: 0.5±0.2dB 1±0.2dB 2±0.3dB 4±0.4dB 8±0.5dB 16±0.6dB 32±1dB;
输出阻抗: 50欧;
输出驻波比: < 1.8 : 1;
输出杂散抑制: < 60dBm;
输出谐波抑制: < 30dBm;
•接收指标
接收噪声系数: < 2dB;
接收AGC动态: ≥ 70dB;
接收中频频率: 96MHz;
接收信号带宽: 100MHz;
•参考时钟频率特性:
VS温度: ±0.5ppb/-10~70℃
VS电源: ±0.002ppm(Max)/Vdc±5%
VS老化: ±0.05ppm(Max)/第一年
